使用Global Mapper渲染地形图教程之配色与DEM数据

2020年4月29日 - 地形图
地理概念上的中国大陆地区,不含所有岛屿

配色

配色尽量接近自然色,比如平原地区,配绿色,山丘配深绿色,山嘛,要有树。黄土高原可以配黄色,青藏高原配深黄色、高山配雪白色。

当然配色看自己喜好,但配色的过渡要自然,上下2种相近的颜色不要跳色。

这是我在配平原-山丘的颜色,基本上是深绿逐渐渐变的过程。

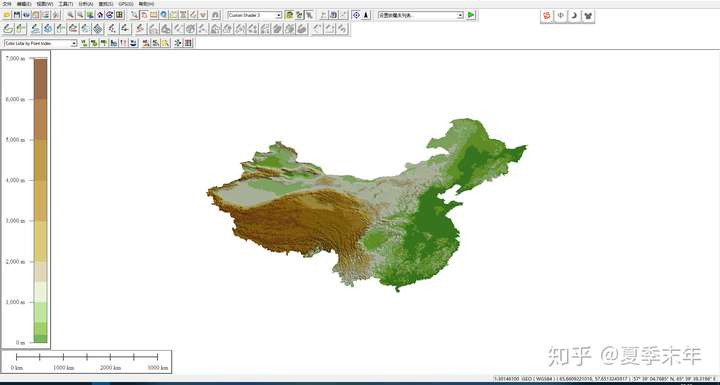

上图是高程逐渐变高,从山丘逐渐过度到高原的RGB颜色。

在挑颜色时,在取色器上挑相近的颜色,会过度的比较自然。比如一个高度选了点1,另一个高度可以选点2。

DEM数据的使用

大范围的地形图,我觉得用90米的DEM数据就够用了。包括国家级、省级,都可以用90米的数据。小范围的地形图,当然用精度更高的30米数据会更好。更小范围你要是有的话,12.5米、5米如果你有的话,那就用上吧。

90米

用30米的DEM渲染地形图,如果仍用90米的那一套配色的话,从观感上来说,有“颗粒感”,对于普通人来说,视觉效果并不太好。需要把单个颜色的高程范围调的更大一些。

对于相对的小范围的地形图渲染,用30米的比较适合,并且适合高程分的更加的细一些。

四川盆地某处的地形图

DEM数据的下载

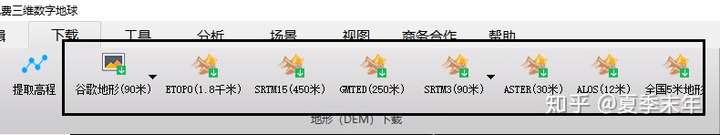

LSV提供了多种地形,比如450米、250米、90米、30米、12.5米甚至5米的,用来渲染地形图,应该足够了(部分高清DEM需要付费,Tips:90米的不要钱)

LocaSpaceViewer_免费地图数据下载与处理工具 _图新地球桌面端 在LSV里下DEM

或者直接网页下DEM:

30米地形(ASTER GDEM v3)下载_图新资源商店

12.5米地形下载_图新资源商店
